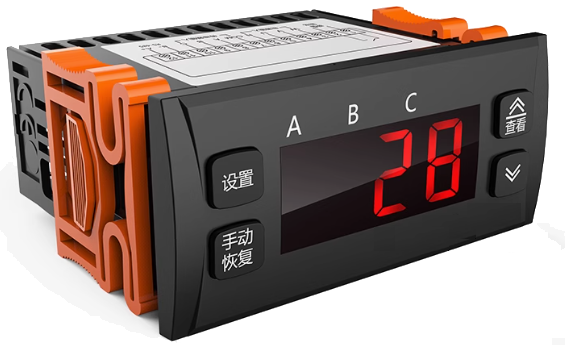

在电力系统中，相地短路保护（又称 “接地短路保护”）是针对相线与大地之间发生短路故障（如单相接地短路）的保护措施，其核心作用是快速检测故障、切断故障回路，避免设备损坏、人员触电及故障扩大。以下是常见的相地短路保护类型及原理分类：

一、按保护原理分类

1. 零序电流保护

• 原理：利用接地故障时产生的零序电流（三相电流不对称时的零序分量）作为判据。正常运行时零序电流极小，故障时零序电流显著增大，保护装置据此动作。
• 适用场景：广泛应用于中性点接地系统（如中性点直接接地、经消弧线圈接地系统）。
• 特点：
  • 结构简单，可靠性高，是最常用的接地保护方式。
  • 需与零序电流互感器配合，检测零序电流大小。
  • 可实现多段式保护（如瞬时、限时、定时限），满足不同范围的保护需求。

2. 零序电压保护

• 原理：基于接地故障时系统出现的零序电压（三相电压不对称时的零序分量）启动保护。正常运行时零序电压接近 0，故障时零序电压升高（如中性点不接地系统中，单相接地时零序电压约等于相电压）。
• 适用场景：常用于中性点不接地或经高电阻接地系统，作为单相接地故障的告警或选线依据。
• 特点：
  • 需通过电压互感器开口三角形绕组检测零序电压。
  • 单独使用时无法区分故障位置，常与零序电流保护配合实现选择性。

3. 零序功率方向保护

• 原理：在零序电流保护基础上增加功率方向判断，通过检测零序电流与零序电压的相位关系，确定故障位于保护装置的正方向还是反方向，避免非故障区域误动作。
• 适用场景：多电源或环形电网中，解决零序电流保护的选择性问题。
• 特点：
  • 需同时检测零序电流和零序电压，并判断两者相位差（功率方向）。
  • 可提高复杂电网中接地保护的选择性和灵敏性。

4. 绝缘监视装置

• 原理：通过监测系统对地绝缘电阻或零序电压，间接判断是否发生接地故障。当绝缘电阻低于设定值或零序电压超过阈值时，发出告警信号。
• 适用场景：主要用于中性点不接地系统（如低压配电系统、部分高压用户侧），作为接地故障的早期告警。
• 特点：
  • 仅能告警，无法直接跳闸，需人工或配合选线装置确定故障点。
  • 结构简单，成本低，常用于小电流接地系统的故障提示。

5. 剩余电流保护（漏电保护）

• 原理：检测电路中相线与中性线的电流差值（剩余电流），当差值超过设定值（如 30mA）时，判定为接地漏电故障并快速跳闸。
• 适用场景：低压配电系统（如家庭、工业设备），侧重人身触电保护和设备漏电防护。
• 特点：
  • 动作迅速（通常≤0.1 秒），灵敏度高，直接保障人身安全。
  • 分为家用漏电保护器（RCBO）、工业用剩余电流继电器等。

6. 方向零序过电流保护

• 原理：结合零序电流大小和功率方向的双重判据，既要求零序电流超过整定值，又要求故障功率方向为正方向，进一步提高选择性。
• 适用场景：高压电网中多段线路的接地保护配合，避免保护越级跳闸。

二、按保护对象分类

1. 线路相地短路保护

• 针对输电线路、配电线路的接地故障，常用零序电流保护、零序功率方向保护，配合电流互感器和电压互感器实现。

2. 设备相地短路保护

• 变压器：采用零序电流保护作为接地后备保护，与差动保护、瓦斯保护配合。
• 电动机：通过零序电流保护或剩余电流保护检测绕组接地故障，避免电机烧毁。
• 配电装置：开关柜、母线等设备的接地故障保护，常与零序电压、零序电流保护结合。

3. 人身触电保护

• 以剩余电流保护为核心，如家用漏电断路器（RCBO）、工业用漏电保护器，当人体接触相线形成接地回路时，快速切断电源（≤0.1 秒），防止触电伤亡。

三、按系统中性点接地方式适配性分类

不同中性点接地方式下，接地故障特征不同，需匹配对应的保护方式：
