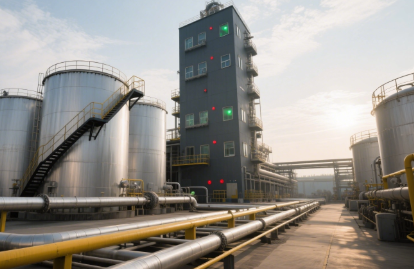

在化工生产过程中，电气系统的稳定运行至关重要。相地短路作为一种常见且危害较大的电气故障，可能会引发设备损坏、生产中断甚至安全事故。化工企业通常存在大量的电气设备，如电机、泵、压缩机等，且生产环境复杂，存在腐蚀性气体、粉尘等因素，增加了相地短路发生的概率。因此，制定有效的相地短路解决方案，对于保障化工生产的连续性、安全性以及提高生产效率具有重要意义。
二、相地短路的原因与危害
（一）原因分析
- 绝缘老化与损坏：化工生产环境中的腐蚀性气体、高温、高湿度等因素，会加速电气设备绝缘材料的老化。例如，在一些石化企业中，硫化氢等腐蚀性气体长期侵蚀电机绕组的绝缘层，使其绝缘性能下降。同时，设备长期运行过程中的机械振动，也可能导致绝缘层磨损、破裂，从而使相线与设备外壳或大地之间的绝缘被破坏，引发相地短路。
- 过电压冲击：化工企业的电气系统会受到来自外部的雷电过电压以及内部操作过电压的影响。如在开断空载变压器、高压电动机等电感负荷时，真空断路器可能产生截流过电压和三相同时截流过电压。当这些过电压幅值超过电气设备的绝缘耐受水平时，会击穿绝缘层，造成相地短路。以某化肥厂为例，曾因操作过电压导致高压电机的绝缘击穿，进而引发相地短路故障。
- 安装与维护不当：在电气设备安装过程中，如果接线不规范，如接线端子松动、导线绝缘层受损未及时发现等，会为相地短路埋下隐患。在日常维护中，若未能及时对设备进行清洁，导致粉尘、油污等积累在电气设备内部，可能降低绝缘性能。此外，未按规定定期对设备进行绝缘检测，无法及时发现潜在的绝缘问题，也容易引发相地短路。
（二）危害评估
- 设备损坏：相地短路发生时，短路电流会瞬间急剧增大，产生大量的热量。这可能导致电气设备的绕组烧毁、熔断器熔断、断路器触头损坏等。例如，电机绕组在短路电流的作用下，温度迅速升高，可能使绕组绝缘融化，造成电机报废。对于一些关键设备，如大型压缩机、反应釜搅拌电机等，设备损坏不仅会导致维修成本大幅增加，还可能因设备维修时间长而影响整个生产流程。
- 生产中断：相地短路故障可能导致供电系统跳闸，使化工生产装置突然停电。化工生产过程通常是连续的，突然停电会使正在进行的化学反应中断，可能导致反应物料报废、产品质量不合格。例如，在精细化工生产中，某些反应需要在特定的温度、压力和时间条件下进行，一旦停电，反应条件无法维持，产品可能无法达到预期的纯度和性能要求。此外，生产中断还可能引发上下游生产环节的连锁反应，造成更大的经济损失。
- 安全风险：相地短路会使设备外壳带电，如果人员不慎接触到带电外壳，可能发生触电事故，危及人身安全。在一些存在易燃易爆物质的化工场所，短路产生的电火花还可能引发火灾或爆炸。如在炼油厂的油品储存区，电气设备的相地短路火花可能点燃周围的可燃气体，引发严重的安全事故，造成人员伤亡和财产的巨大损失。
三、解决方案策略
（一）监测与预警系统
- 零序电流监测：在化工企业的低压配电系统中，安装零序电流互感器和监测装置，实时监测各回路的零序电流。当零序电流超过设定的阈值时，表明可能发生了相地短路故障，监测系统立即发出预警信号。例如，在某化工车间的 MCC（电动机控制中心）线路中，通过安装高精度的零序电流互感器，能够准确检测到线路中微小的零序电流变化，为及时发现相地短路隐患提供了依据。
- 绝缘电阻监测：采用在线绝缘电阻监测技术，定期或实时检测电气设备的绝缘电阻值。对于重要的电气设备，如高压电机、变压器等，安装绝缘电阻监测装置，将监测数据实时传输至监控中心。当绝缘电阻值下降到接近危险阈值时，系统发出预警，提醒维护人员及时进行检查和处理。例如，某大型化工企业对其关键设备的绝缘电阻进行 24 小时在线监测，通过数据分析提前发现了多起绝缘性能下降的问题，避免了相地短路故障的发生。
- 智能诊断系统：利用大数据和人工智能技术，构建相地短路智能诊断系统。该系统收集电气设备的运行数据，包括电流、电压、温度、绝缘电阻等参数，通过数据分析和模型算法，对设备的运行状态进行评估和预测。当系统检测到异常数据变化时，能够快速准确地判断是否存在相地短路风险，并提供故障诊断报告和处理建议。例如，某化工企业引入的智能诊断系统，通过对历史数据和实时数据的学习和分析，能够在故障发生前数小时甚至数天发出预警，为设备维护和故障预防提供了有力支持。
（二）保护装置优化
- 快速切断装置：在电气系统中安装快速动作的断路器和熔断器，确保在相地短路发生时能够迅速切断故障电路。选用具有高分断能力的断路器，其分断时间应满足化工生产对短路保护的快速性要求。例如，对于一些对供电可靠性要求极高的化工生产装置，采用分断时间小于 50ms 的快速断路器，能够在短路电流尚未对设备造成严重损坏之前切断电路，有效保护设备和生产系统。
- 漏电保护装置：在低压配电系统中广泛应用漏电保护开关，当检测到线路或设备发生漏电（即相地短路的一种形式）时，漏电保护开关迅速动作，切断电源。对于一些手持电动工具、临时用电设备以及人员容易接触到的电气设备，必须安装漏电保护装置，以保障人员安全。例如，在化工企业的检修作业区域，所有临时用电设备都配备了漏电保护开关，有效降低了触电事故的发生风险。
- 过电压保护装置：为防止过电压对电气设备绝缘造成破坏，引发相地短路，安装避雷器、过电压保护器等过电压保护装置。在高压配电系统中，采用氧化锌避雷器，能够有效限制雷电过电压和操作过电压的幅值。在低压系统中，安装浪涌保护器，保护电气设备免受瞬间过电压的冲击。例如，某化工企业在其变电站和重要生产车间的电源进线处安装了过电压保护装置，在多次遭受雷击和操作过电压时，成功保护了电气设备，避免了因过电压引发的相地短路故障。
（三）接地系统完善
- 接地电阻优化：定期对接地系统进行检测和维护，确保接地电阻符合相关标准要求。对于化工企业，由于其生产环境复杂，接地电阻应尽量控制在较低水平。通过采用降阻剂、增加接地极数量和深度等方法，降低接地电阻。例如，某化工园区对其接地系统进行全面改造，采用新型降阻剂，将接地电阻从原来的 5Ω 降低至 2Ω 以下，有效提高了接地系统的可靠性。
- 等电位联结：在化工生产场所，实施等电位联结，将电气设备的金属外壳、金属构架、管道、电缆桥架等进行电气连接，使其处于同一电位。这样可以避免在相地短路发生时，因不同金属部件之间存在电位差而引发跨步电压触电事故。例如，在化工装置的操作平台、控制室等区域，通过敷设等电位联结带，将所有金属设备和设施进行可靠连接，保障了人员在故障情况下的安全。
- 接地故障排查与修复：建立健全接地故障排查制度，定期对接地系统进行巡检，及时发现并修复接地连接松动、接地极腐蚀等问题。在发现接地故障后，应迅速组织专业人员进行排查和修复，确保接地系统的正常运行。例如，某化工企业通过定期对接地系统进行巡检，及时发现并修复了多处接地连接松动的问题，避免了因接地不良引发的相地短路故障。
